Типы ветрогенераторов

Разработано большое количество ветрогенераторов. В зависимости от ориентации оси вращения по отношению к направлению потока ветрогенераторы могут быть классифицированы следующим образом (рисунок 1-3):
• с горизонтальной осью вращения, параллельной направлению ветрового потока;
• с горизонтальной осью вращения, перпендикулярной направлению ветра (подобные водяному колесу);
• с вертикальной осью вращения, перпендикулярной направлению ветрового потока.

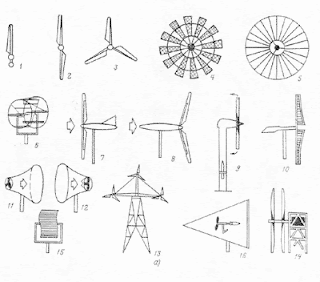

Рис.1. Ветрогенераторы с горизонтальной осью вращения



Рис.2. Ветрогенераторы с вертикальной осью вращения с
использованием силы сопротивления и подъемной силы



Рис.3. Ветрогенераторы других типов

Ветрогенераторы с горизонтальной осью вращения
Ветрогенераторы с горизонтальной осью вращения могут использовать для преобразования энергии ветра подъемную силу или силу сопротивления. Устройства, использующие подъемную силу, предпочтительнее, поскольку они могут развить в несколько раз большую силу, чем устройства с непосредственным действием силы сопротивления. Последние, кроме того, не могут перемещаться со скоростью, превышающей скорость ветра. Вследствие этого лопасти, на которые действует подъемная сила (ветроколеса), могут быть более быстроходными (быстроходность - отношение окружной скорости элемента поверхности к скорости ветра) и иметь лучшее соотношение мощности и массы при меньшей стоимости единицы установленной мощности.

Ветроколесо может быть выполнено с различным количеством лопастей; от однолопастных ветрогенераторов с контргрузами до многолопастных (с числом лопастей до 50 и более). Ветроколеса с горизонтальной осью вращения выполняют иногда фиксированными по направлению, т.е. они не могут вращаться относительно вертикальной оси, перпендикулярной направлению ветра. Такой тип ветрогенераторов используется лишь при наличии одного, господствующего направления ветра. В большинстве же случаев система, на которой укреплено ветроколесо (так называемая головка), выполняется поворотной, ориентирующейся по направлению ветра. У малых ветрогенераторов как правило применяются для этой цели хвостовые оперения, у больших - ориентацией управляет электроника.

Для ограничения частоты вращения ветроколеса при большой скорости ветра используется ряд методов, в том числе установка лопастей во флюгерное положение, использование клапанов, установленных на лопастях или вращающихся вместе с ними, а также устройства для вывода ветроколеса из-под ветра с помощью бокового плана, расположенного параллельно плоскости вращения колеса.

Лопасти могут быть непосредственно закреплены на валу генератора, или же вращающий момент может передаваться от его обода через вторичный вал к генератору, или другой рабочей машине.

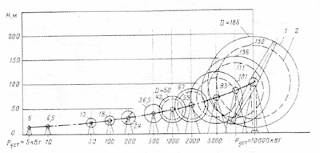

Из рисунка 4 видно, как установленная мощность Руст, развиваемая ветроколесом с горизонтальной осью вращения, зависит от его размеров.

Рис.4. Мощности ветрогенераторов различных размеров при скорости ветра 7,6 м/с

Перпендикулярное направление действия ветра на установки с горизонтальной осью вращения оказалось малоэффективным, так как также требует использования систем ориентации и сравнительно сложных методов съема мощности, что ведет к потере их эффективности. Они не имеют преимуществ по сравнению с другими типами ветродвигателей с горизонтальной и вертикальной осью вращения.

Ветрогенераторы с вертикальной осью вращения

Такие роторы имеют важные преимущества перед ветрогенераторами с горизонтальным расположением оси. Для них отпадает необходимость в устройствах для ориентации на ветер, упрощается конструкция и уменьшаются гироскопические нагрузки, вызывающие дополнительные напряжения в лопастях, системе передач и прочих элементах установок с горизонтальной осью вращения.

К таким установкам относятся устройства с пластинами, чашеобразными или турбинными элементами, а также роторами Савониуса с лопастями S-образной формы, на которые действует также и подъемная сила. Устройства такого типа обладают большим начальным моментом, однако меньшими быстроходностью и мощностью по сравнению с обычным ротором.
В 1920 г. во Франции Дарье предложил новый тип ротора, интенсивной разработкой которого начали заниматься с 1970 г. Сейчас ветрогенератор Дарье может рассматриваться в качестве основного конкурента ветрогенераторов крыльчатого типа.

Ротор Дарье относится к ветрогенераторам, использующим подъемную силу, которая появляется на выгнутых лопастях, имеющих в поперечном сечении профиль крыла. Ротор имеет сравнительно небольшой начальный момент, и большую быстроходность, в силу этого - относительно большую удельную мощность, отнесенную к его массе или стоимости. Такие роторы имеют различную форму (Φ-, Δ-, Υ- и ромб-образную) с одной, двумя или большим числом лопастей.

Крылья пропеллера должны быть легкими и в то же время достаточно прочными. Они делаются из дерева, стали или искусственных материалов - таких как фиберглас.

Современные ветрогенераторы конечно, более производительны чем ветряки. Количество вырабатываемого ими электричества зависит от силы ветра и площади лопастей пропеллеров. Например, увеличивая вдвое площадь лопастей, можно получить вчетверо больше электричества.

Ветровая электростанция, какой бы мощности она ни была, состоит примерно одинаково: мачта (производители предлагают несколько типов: попроще на растяжках, телескопические, монолитные - разница в занимаемой площади и цене), на вершине которой устанавливается контейнер с генератором и редуктором. Редуктор вооружен лопастями, улавливающими потоки ветра. Контейнер закреплен подвижно и способен разворачиваться вслед за ветром.


Строение малой ветряной установки:

1. Ротор, лопасти, ветротурбина
2. Генератор (как правило это синхронный трёхфазный с возбуждением от постоянных магнитов напряжением =24 В)
3. Мачта с растяжками
4. Контроллер заряда аккумуляторов
5. Аккумуляторы (необслуживаемые на 24 В)
6. Инвертор (= 12 В -> ~ 220 В 50Гц)
7. Сеть

Мощность ветрогенератора зависит от размеров ветроколеса, скорости ветра, а также высоты мачты. Выпускаемые в настоящий момент ветрогенераторы имеют диаметр лопастей от 0,75 до 60 и более метров. Инвертор представляет собой узел, который выполняет задачу преобразования электрического тока в синусоидальный и дополнительную стабилизацию напряжения. В буфере с инвертором работает аккумулятор, который подаёт напряжение в сеть нагрузки при отсутствии ветра.
